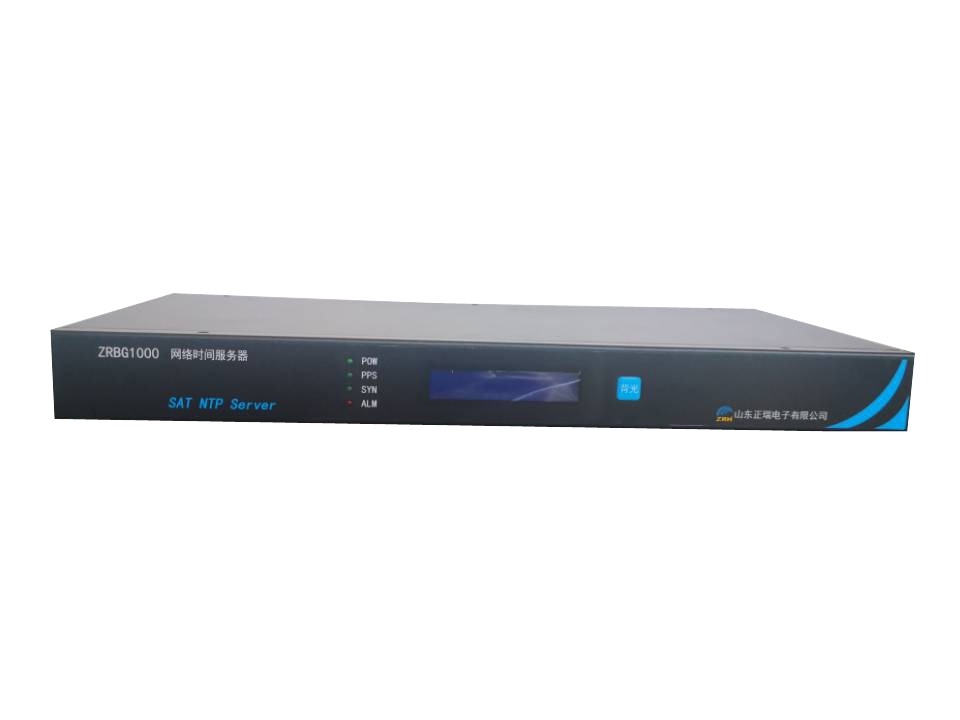

產品概述
ZRBG1000衛星時鐘主時鐘采用表面貼裝技術生產，以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差，不受地域、氣候等環境條件限制、性價比高和操作方便等特點，適合無人值守。廣泛應用于電力系統、網絡同步、通訊、交通管理及國防等需要對時、記時、守時等領域。
裝置輸出信號可配置有標準RS232、RS422/RS485、NTP網絡對時等多種接口形式，方便與相關設備的駁接，實現單向或雙向通訊。可以適應各種不同設備的對時需
裝置特點
1. 機架式結構，1U、19”標準機箱,安裝方便，機箱經防磁處理，抗干擾能力強。
2.選用高性能、寬范圍開關電源，工作穩定可靠，裝置電源供電自適應。（按訂貨技術協議配置，缺省為單電源。）
3. 采用GPS/BD雙系統精密授時，支持單GPS、單北斗、 GPS/北斗聯合授時多種授時方式，并可通過維護串口修改授時方式。可通過LED在線顯示日期時間和GPS北斗衛星的收星個數，直觀反映裝置的同步狀況。
4. 裝置前面板有“POW”燈、“PPS” 燈、“SYN” 燈、“ALM” 燈多種工作狀態指示，便于運行值班人員的日常巡視。
5. 模塊化結構，NTP端口數量可靈活配置，最多配置6路NTP/SNTP網絡對時信號，端口可以靈活的配置使用，可以用在不斷增長變化的網絡環境中；還可用于不同的子網或不同的物理隔離的網絡中，使多個物理隔離的網絡共享時鐘資源。
6. 支持WINXP/WIN7/WIN8/WIN10/2000/2003/2008/vista、LINUX等操作系統及支持NTP協議的路由器、交換機、DVR、智能控制器等網絡設備。
性能指標
1.技術指標
項目 | 技術參數 |
運行條件 | 工作溫度 | -20℃～+70℃ |
貯存溫度 | -40℃～+85℃ |
電源 | 交流供電 | 85-240VAC 47Hz～63Hz |
直流供電 | 85-240VDC |
裝置功耗 | ≤30W |
GPS/北斗天線 | 頻率50Ω | B1&L1 |
阻抗： | 50Ω |
增益 | 42dB±2dB |
外接電纜 | RG-58/U |
連接器 | BNC-J |
天線體積 | φ106mm×121mm |
信號接收器 | 定位授時 | 單系統獨立授時、雙系統聯合授時 |
通道 | 192 通道 |
授時精度 | 1PPS 優于 20nS |
接收頻率 | 1575.42MHz（L1 信號） |
接收靈敏度 | 捕獲〈-160dBW，跟蹤〈-163dBW |
捕獲時間 | 冷啟動〈1min |
熱啟動 | 〈20s |
守時精度 | 高精度恒溫槽晶振優于 4μS/24h |
守時精度 | 溫補晶振優于 4.2μS/min |
裝置接口 | 可根據實際應用靈活配置 |
網絡 | 界面規范 | 10Base-T/100Base-TX 自適應 |
物理接口 | RJ45 |
操作方式 | 網絡搜索設置軟件， web 遠程登陸 |
協議 | ARP、ICMP、UDP、NTP、SNTP |
串口 | 串口參數 | 波特率 1200-19200 可選，數據位 8 位，一位起始位，一位停止位，無校驗 |
物理接口 | COM DB9針 |
電平方式 | RS232 |
RS232 | 2-RX 3-TX 5-GND |

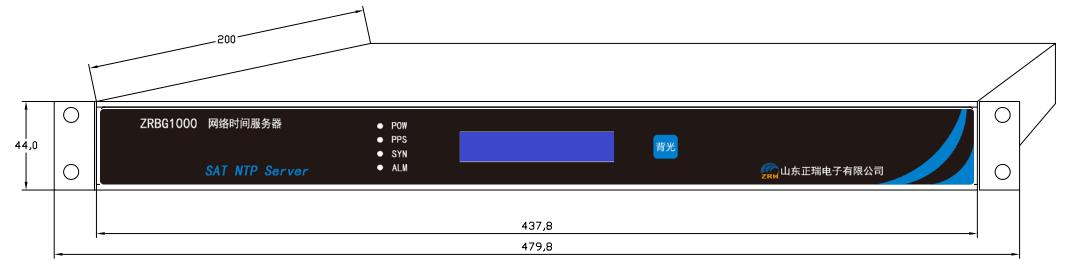

2、裝置尺寸
如圖所示：時鐘主機為標準19”1U插箱，適合標準電力機柜。
裝置的結構
1、裝置的前面板

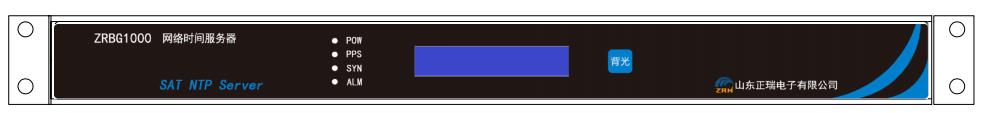

主時鐘前面板示意圖
A、指示燈含義：
POW:電源指示燈；
PPS：秒脈沖示燈；
SYN：NTP服務器時間同步運行指示燈；
ALM：故障指示燈；衛星失鎖報警；
B、LED液晶屏顯示：
顯示日期年月日，時間時分秒，時間源，衛星數量，天線狀態；
背光按鍵用于點亮屏幕；
2、裝置后面板圖

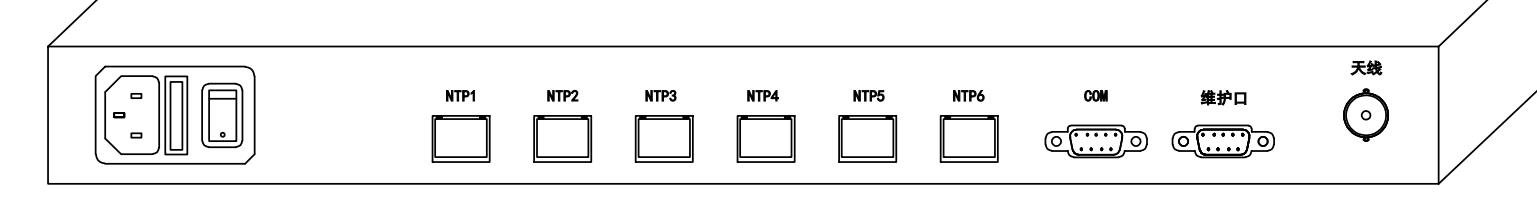

主時鐘后面板示意圖
A、維護口
用于對裝置衛星接收模塊進行設置；
B、COM口
為9針D型RS232接口，可以輸出時間報文，其中2腳為RXD收，3腳為TXD發，5腳為地。串口報文如下：
01 幀頭，為16進制，表示報文開始。以后依次是
YYYY 4位年
MM 月
DD 日
hh 時
mm 分
ss 秒
A/V 有效位。A有效，V無效。
Pppp.pppp 位置緯度信息
N 北緯標志
Ppppp.pppp 位置經度信息
E 東經標志
0D 0A 報文結束。
可根據要求改動為用戶報文。
C、NTP網口
NTP1~NTP6為6個NTPServer網口，每個網口之間物理隔離，可以設置獨立的 IP 地址。 每一個網口的出廠 IP 都為 192.168.1.240，可以通過我公司提供的專用搜索設置軟件或WEB瀏覽器登錄進行設置。

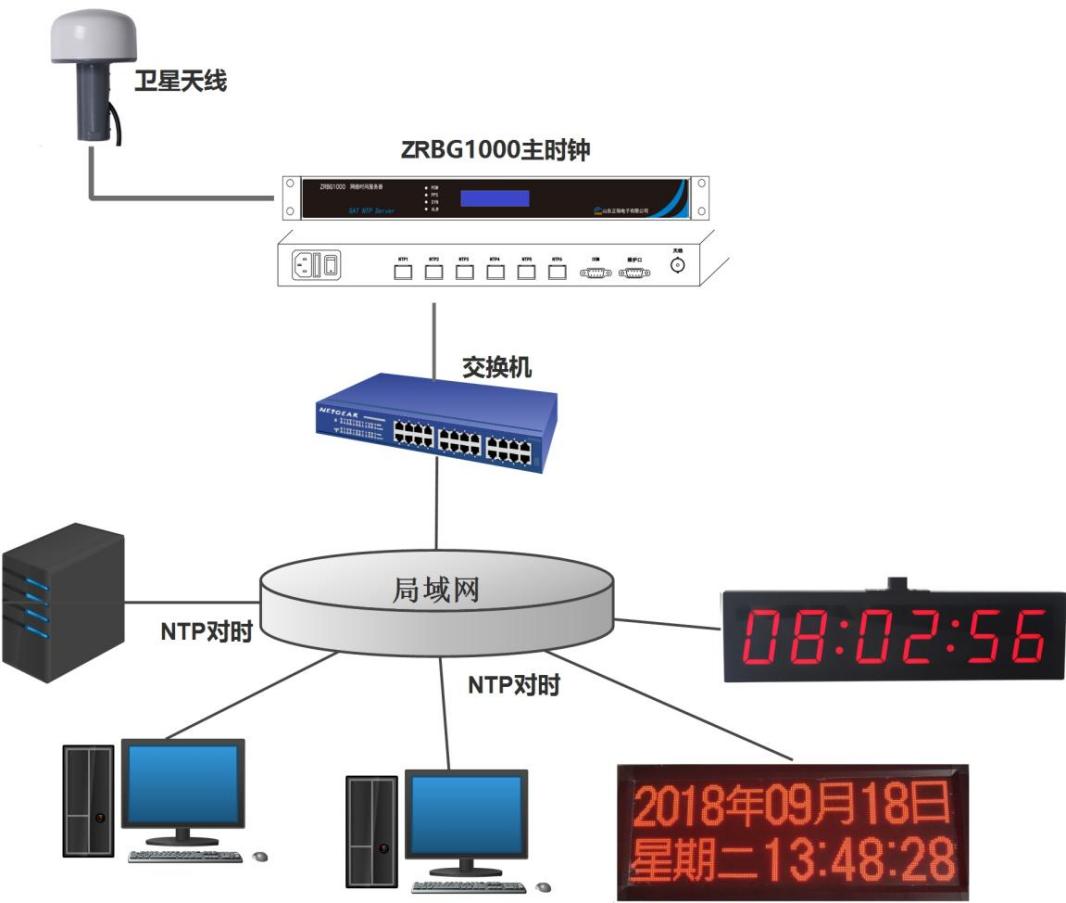

網絡對時方案
衛星時鐘裝置以接收到的GPS/北斗信息（串口+1PPS）為時間源，通過NTP/SNTP協議同步網絡中的所有計算機、服務器、路由器、交換機、DVR等設備,實現網絡授時。大部分操作系統都自帶NTP服務，只需做一下設置即可。我公司也提供NTP客戶端軟件，安裝運行也可實現同步。
