一、產品概述

山東正瑞設計的防爆型六氟化硫氣體泄漏報警系統中的SF6氣體變送器，用于檢測空氣中六氟化硫氣體濃度，當濃度超過預置報警值的時候會發出報警信號，提醒用戶及時采取安全措施，防止爆炸及中毒事故發生。

該變送器采用“雙光束非分光紅外線(NDIR)檢測技術”， 并經過標準氣體標定，具有反應速度靈敏、抗干擾能力強、壽命長、高重復性和高穩定性的特點。采用防爆設計，防護等級IP65，可應用于戶外惡劣的現場環境。

二、外觀及接口

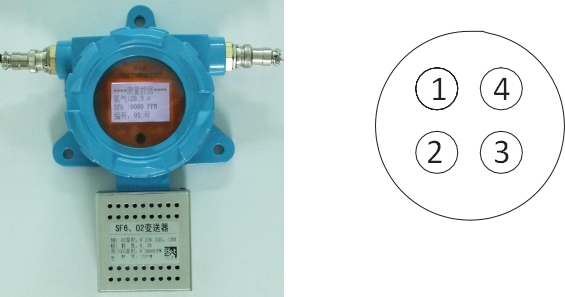

六氟化硫泄露報警器采用防爆設計，防護等級為IP65。測量精度高，安裝方便，布線經濟。SF6、O2氣體變送器外觀圖如下圖所示：

1：電源正--紅

2：通信 485A--黃

3：通信 485B--綠

4：電源負--藍

三、技術參數

尺寸：210mm（寬）*210mm（高）*95mm（深）

重量：1KG

供電電壓：8~24V

功耗：<2VA

防護等級：IP65

接口：4 芯航空插座

顯示：2.0 寸液晶屏，紅外自動開啟背光

工作溫度：-10~+50℃

儲存溫度：-40~+85℃

工作濕度：5%~90%

SF6傳感器原理：雙光束非分光紅外線(NDIR)檢測技術

SF6 檢測范圍：0~5000PPM

分辨率：1PPM   精 度：±2%（0～1000PPM））

氧氣檢測范圍：0~25%

分辨率：0.1%   精 度：0.5%

通信接口：帶隔離的 RS485
