北斗時間同步系統是國家重大信息基礎設施實現時間同步的主要手段，其高安全性是保障數據通信、網絡、監測、控制乃至整個工控行業安全的前提。當前大部分衛星對時系統基本不具備防欺騙、抗干擾和安全隔離功能。

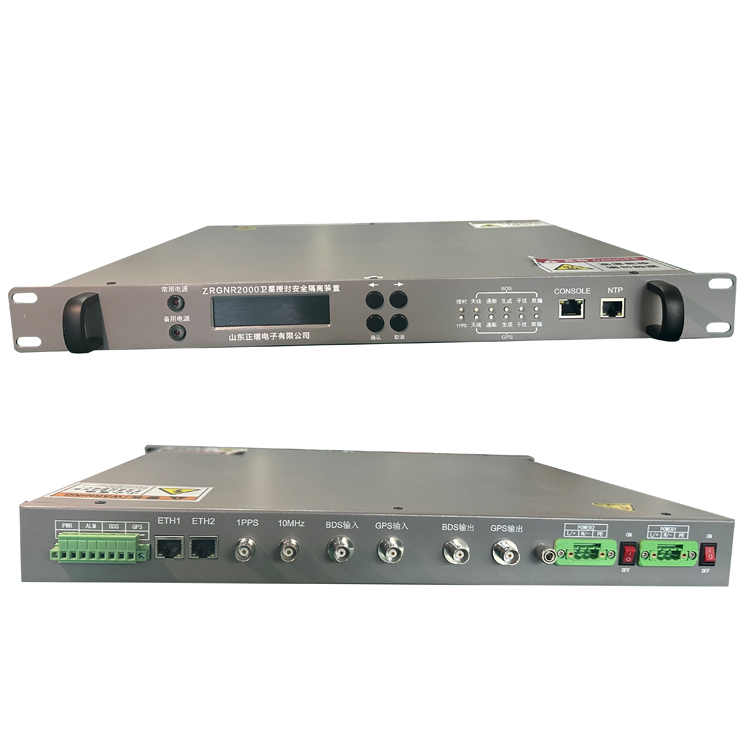

ZRGNR2000 北斗時空安全隔離裝置，采用先進的防欺騙抗干擾技術，能夠有效檢測識別欺騙干擾信號，并快速對異常信號進行關斷、切換，消除欺騙干擾影響?？商峁╇姶鸥蓴_信號入侵監測和告警能力、衛星信號拒止條件下高精度同步保持和干擾信號安全隔離能力，為衛星授時系統增設配套“防火墻”，提高抗授時打擊能力，保護對時信息的安全，滿足行業治安反恐防范要求、公安部等保及《關鍵信息基礎設施安全保護條例》合規要求。同時獲得了通過國網電力科學研究院的檢測認證，適用于石油、石化、電力、交通、智能制造、醫療、金融等行業衛星時間同步裝置的衛星信號抗干擾、防欺騙的功能安全加固。

衛星時空安全隔離裝置功能特點：
支持裝置原位安裝、信號無縫轉換以及授時加固功能；
支持衛星信號實時監測、信號異常告警；
支持安全隔離功能，包括不可用衛星信號隔離以及系統隔離；
支持抗壓制干擾以及抗欺騙干擾；
雙重工作模式：同時支持關斷式與生成式兩種工作模式，滿足不同場景要求，可通過web界面靈活配置；
遠程監控：遠程 Web 界面監控設備工作狀態，設置工作參數；
通過國網電力科學研究院實驗驗證中心檢測，具備檢測報告。

性能指標

表1 安全隔離裝置性能指標

項目	指標
工作頻段	GPS L1、BDS B1
輸出頻段	GPS L1、BDS B1
時頻信號輸出	支持1PPS、10MHz輸入/輸出選配
信號功率	-130dBm至-90dBm
干擾檢測及告警	底噪聲升高10dB時，2秒鐘內發出干擾告警
欺騙檢測及告警	能夠判斷、識別欺騙信號；接收到欺騙信號后，輸出欺騙告警信息的時間小于 15s；欺騙消失后，輸出欺騙消失指示信息的時間小于30s
防欺騙性能	防轉發式、生成式、入侵式欺騙
生成信號授時精度	同步保持模式	100ns
	拒止維持模式	6小時優于500ns
射頻關斷隔離度	≥70dB
電源	雙電源熱備，220V/110V交直流自適應，支持48V選配
工作溫度	-20°C～+60°C

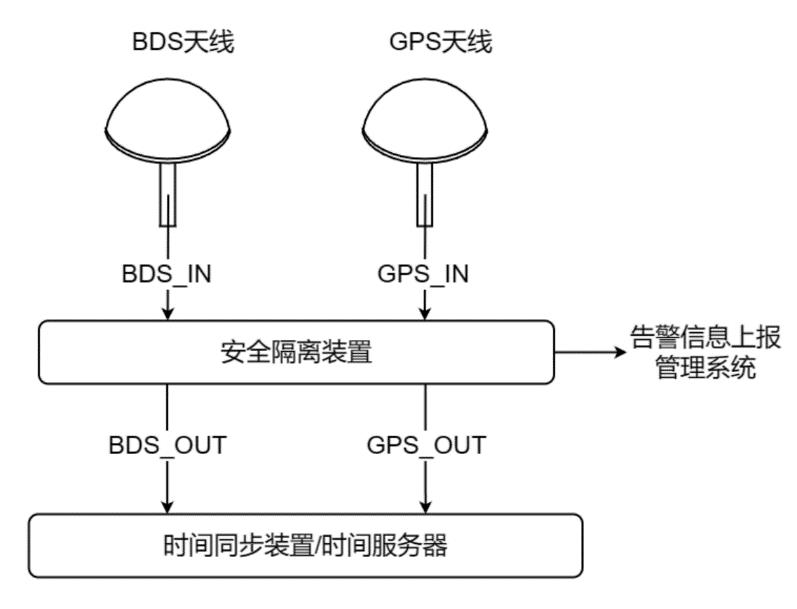

設備連接使用說明：

（1）通過web界面控制輸出信號為通斷模式時，BDS輸出的信號是經過通、斷控制的BDS輸入的衛星導航信號，GPS輸出的信號是經過通、斷控制的GPS輸入的衛星導航信號。

（2）通過web界面控制輸出信號為生成模式時，BDS輸出的信號是生成的BDS導航信號，GPS輸出的信號是生成的GPS導航信號。

（3）BDS天線和GPS天線線纜盡量使用相同型號、相同長度，避免二者功率相差太大影響防欺騙抗干擾性能。

如果BDS/GPS輸入信號需要使用功分器分為多路，使用多臺安全隔離裝置/接收機時，功分器必須使用無源功分器。如果使用有源功分器，需要確認功分的信號功率、信噪比是否相同，否則會影響安全隔離裝置的性能。

ZRGNR2000 衛星時空安全隔離裝置內置信號生成模塊，具備衛星導航信號模擬功能，能夠自主產生安全可信的導航信號，為后端授時設備提供可信不間斷授時。ZRGNR2000可通過原位加固的方式，幫助用戶實現授時安全防御，廣泛應用于適用于電力系統調度機構、發電廠、變電站、集控站等所用時間同步裝置的衛星信號抗干擾防欺騙功能原位加固。適用于金融、證券、通信、交通、智能制造、教育、醫療等行業時間服務器的衛星信號抗干擾防欺騙功能原位加固。
