配電系統關鍵節點開關柜無線測溫解決方案

一、背景

高低壓開關設備是變電站和配電站中保證電力系統安全運行的重要設備之一，高低壓配電設備的關鍵節點，如：母線連接點，各種開關、斷路器、主變套管夾以及高壓電纜接頭等在成年累月的運行過程中很容易因氧化、松動、銹蝕、灰塵等因素造成接點接觸電阻過大而發熱并產生安全隱患，在大電流通過時，容易燒壞設備，嚴重的甚至?xí)鹪O(shè)備起火或爆炸，造成大面積供電中斷甚至?xí)l(fā)火災。

因此，適時掌握電力設備健康狀況，及時發現、消除電力設備缺陷，保證電力設備的安全可靠運行，保障對客戶安全可靠供電，開關柜無線測溫對現今的電力系統安全運營迫切重要。

二、高壓開關測溫重點

• 測溫檢測點多：據統計一個變電站的各種電纜接頭達數千個，測溫點數也高達數千個。

• 測溫檢測點位置不同：有的在室內、有的在室外；有的在控制柜內、有的裸露在高空。

• 檢測點附近電磁干擾強：一般檢測點的電壓為數萬伏，有的高達幾十萬伏；電流達幾百安培甚至數千安培。

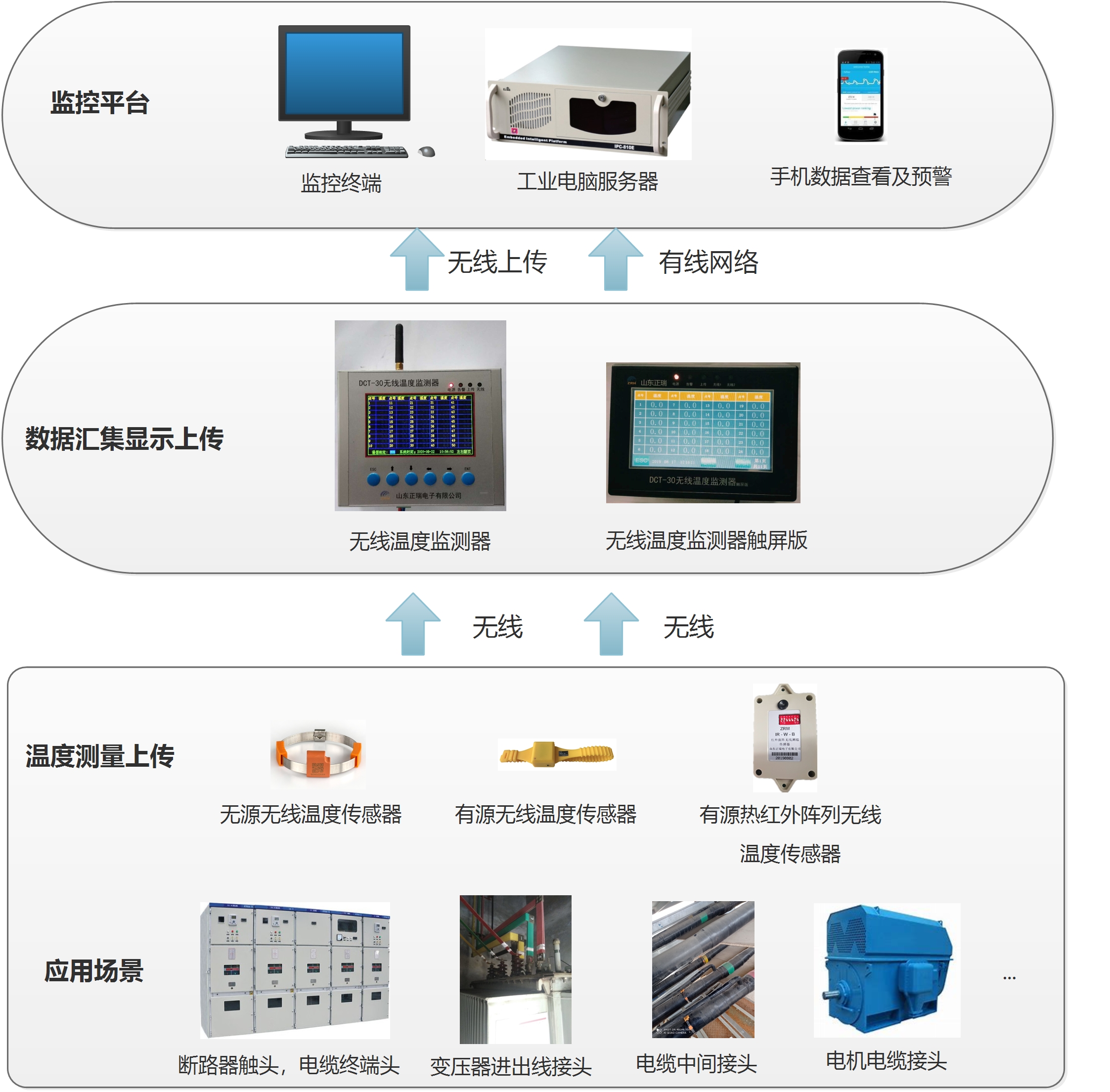

三、解決方案

（1）將無線測溫傳感器安裝于開關柜內設備電氣連接部位，如：上下觸頭、隔離刀、電纜搭接頭、母排等部位；

（2）測溫主機采用螺絲固定或?qū)к壙ㄑb在變配電值班室內，如測溫點數量太多，則通過多臺主機來分別采集；

（3）每臺測溫主機配置一臺基于4G的無線通訊模塊，將監測的數據傳送至云服務器，如變電所里的網絡信號不穩定，則可在主機端通過雙絞屏蔽線將信號引致室外或其他信號良好的地方再接入無線通訊模塊。

四、開關柜無線測溫可實現的功能

（1）顯示實時數據功能：每5分鐘記錄一次數據，可保存24個月的歷史數據。

（2）支持所有參數且單畫面至少10個參數的歷史曲線調用功能。

（3）管理員管理權限功能：預留三級管理權限，可以通過管理員權限調整溫度報警定制設定，系統應當有報警復歸功能。

（4）監控參數保護定制設置功能：當超越定值時，該參數表征為紅色閃爍，同時給出報警信息，驅動控制箱上的聲光報警器動作。聲光報警器應為三色報警柱，綠色正常、黃色預警、紅色報警。

（5）歷史數據導出功能：導出文件格式為.EXECL格式。

（6）故障顯示功能：被測設備溫度點的位置非正常工作時顯示故障。

（7）數據庫功能：存儲所有被測點的各個時刻的溫度值，以便進行歷史查詢歷史曲線顯示。

（8）遠程通信：系統提供 RS485 總線通訊方式，可滿足遠程通信。

（9）遠程檢測：數據可以上傳到阿里云服務器，通過手機APP查看和報警。



五、開關柜無線測溫的優點

（1）實時性：溫度采集時間間隔可以按秒級設定，保證數據的記錄、分析及時準確，為設備檢修、生產調度等提供可靠依據。

（2）安全性：獨立式等電位絕緣安裝，有效避免爬電影響，

（3）準確性：進口高精度數字式溫度傳感器，采用接觸式測溫，測量精準度可達±1℃。

（4）易用性：基于優良的操作平臺，采用模塊化設計，操作簡便。

（5）低成本高效益：可以節省人員，提高工作效率；



開關柜無線測溫系統應用在電氣設備的各種觸點、連接點，如：母線接頭、電纜接頭、室外刀閘開關觸點、變壓器及電動機引線接頭等測點。系統可以顯示整個溫度場的分布，可清晰發現溫度異常點，判定故障隱患。提前采取措施，避免事故的發生。
