一、現場情況及需求分析
現場有2條電纜，各長5公里，分別在電纜溝廊兩側。其中有14個電纜接頭，整個電纜溝廊的測溫需要敷設分布式測溫光纖，用以監測電纜的溫度。
分布式光纖測溫主機配置為2通道最長可測8KM。
現場另有5個配電室，每個配電室分別配置一套消防報警系統，需要5臺消防報警主機及數個煙霧探測器.
主控室：主控室內配置一臺分布式光纖測溫主機。
二、技術方案

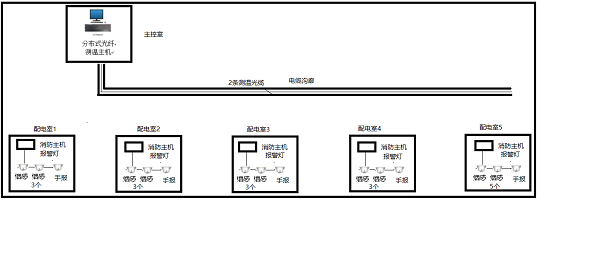

1、系統方案圖
2、方案設計
2.1電纜橋架、電纜溝內電纜溫度監測及超溫預警采用分布式光纖測溫系統，沿每層電纜橋架呈S形敷設鎧裝測溫光纖，電纜中間頭等重點監測部位多敷設一些，光纖最終接入光纖測溫主機，采集光纖上溫度。光纖測溫主機安裝在主控室內。
2.2 在5個配電室內安裝ASD-TC5802型消防主機及ZR-611煙霧探測器，當火災隱患發生時，及時發出火災報警。并在現場按照手動報警裝置，實現人工手動報警。
三、技術參數
1、分布式光纖測溫主機
測溫主機是分布式光纖測溫系統的核心設備，實現了溫度解析和火警判斷的功能。

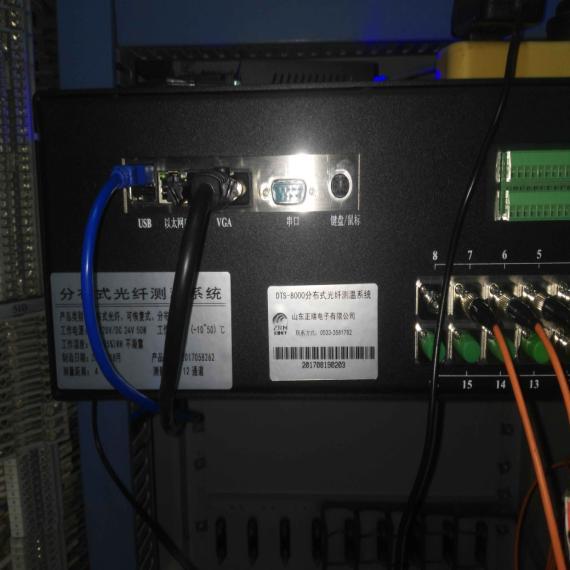

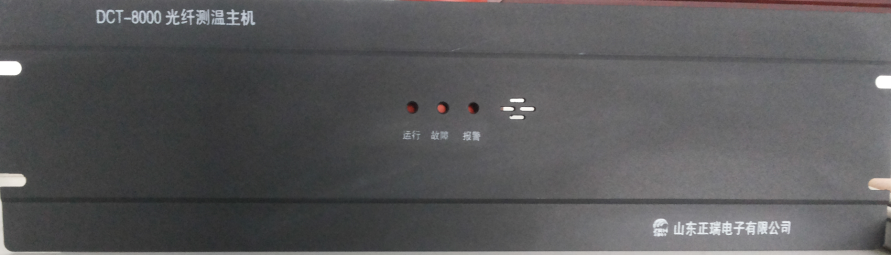

n 測溫主機外觀圖

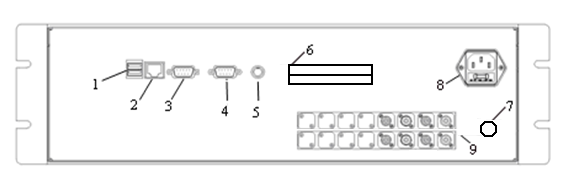

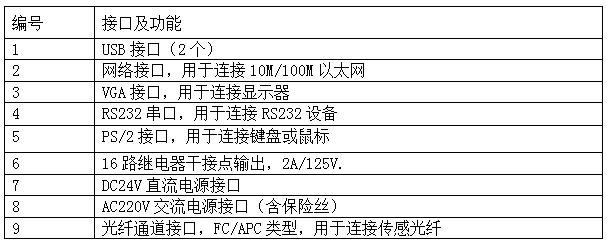

n DCT-8000主機接口示意圖
2、感溫光纜
n 感溫光纜示意圖
n 光纜連接頭示意圖

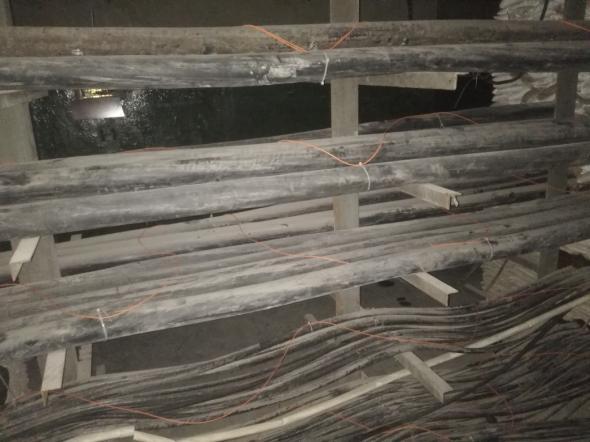

安裝方式：每層電纜按S型分布感溫光纜。

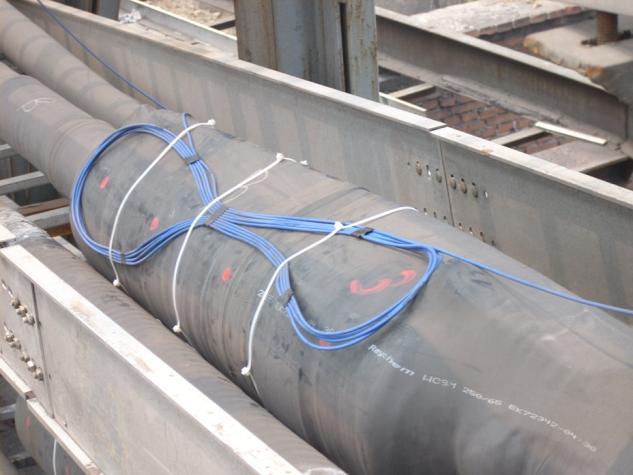

安裝圖
3、煙霧探測器主機
用于火災初期（過熱、陰燃、或低熱輻射與氣溶膠生成階段）的早起探測報警，報警時間比傳統的火災探測提前數小時，從而盡可能的減少火災損失。
系統采用彩色漢字液晶顯示，可儲存、查看系統所有報警、故障及各類操作的漢字信息，具有語音提示功能。
本探測器采用先進的氣體檢測技術、激光光學技術和微處理器控制技術，結合高端煙霧采樣探測報警裝置，實現高靈敏度報警、可靠性高。
4、煙霧探測器
煙霧探測器功能特點：
煙霧探測器 SMT工藝制造
煙霧探測器待機電流低
煙霧探測器抗電磁干擾和射頻干擾
煙霧探測器 9-35V寬工作電壓
煙霧探測器指示燈360度可見
煙霧探測器電源無極性輸入
工作電壓：DC9-35V
靜態電流：50uA(MAX)
報警電流：22mA@24V; 40mA@24V
報警輸出：繼電器輸出&LED顯示
接點容量:0.5A@DC28V
報警溫度：135°F（57℃）
感溫類型:A1R
報警指示:紅色LED長亮
工作溫度：-10℃~+50℃
工作濕度:≤95%RH
產品尺寸: Φ100*55mm
