1. 同步時鐘系統構架

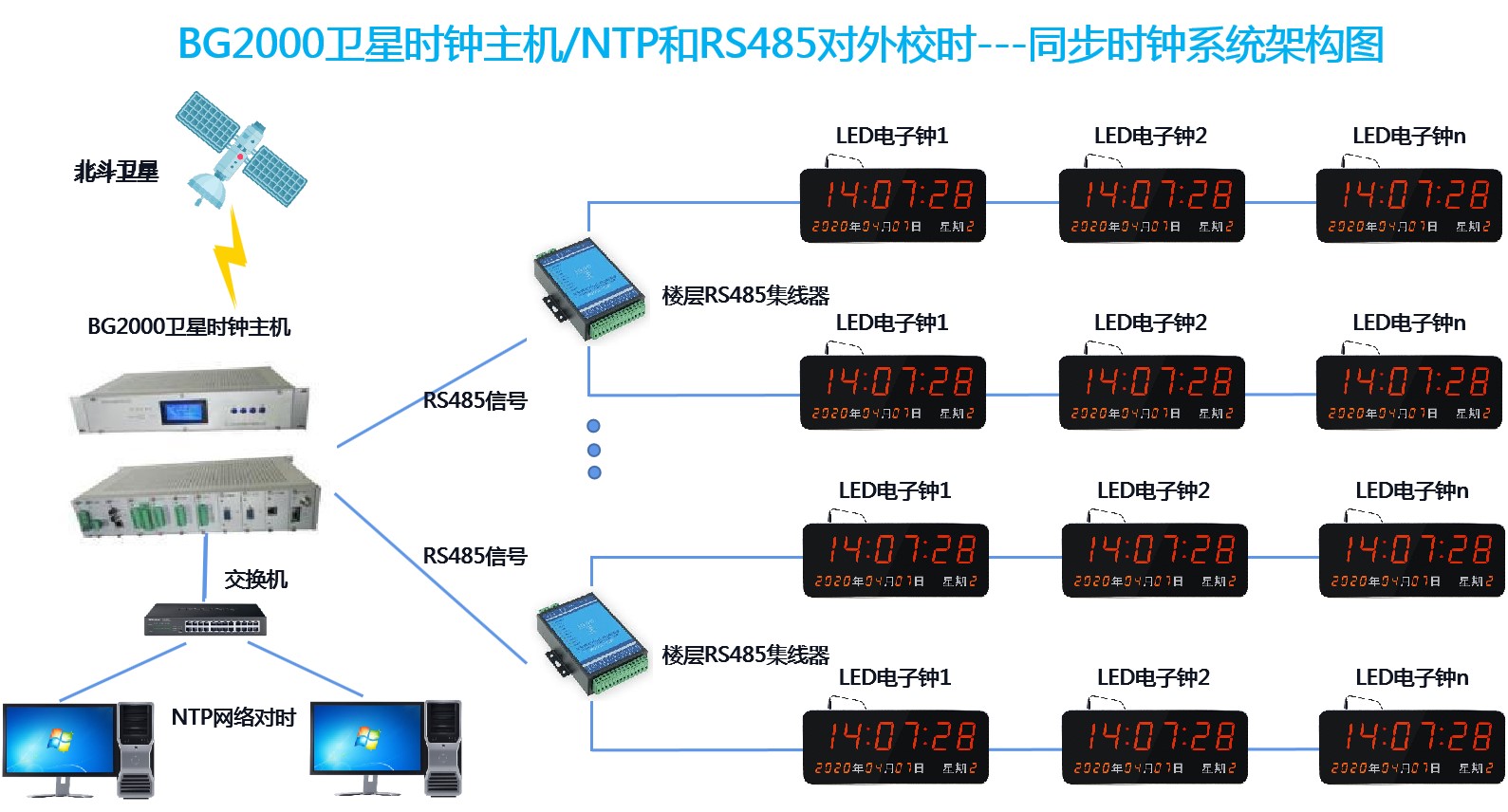

同步時鐘系統由BG2000衛星時鐘主機、LED電子時鐘、NTP網絡對時服務器、交換機、RS485集線器等組成。系統構架如下圖：
（同步時鐘系統架構）
2. 時間同步顯示LED電子時鐘介紹
時鐘顯示：時鐘的顯示格式和面板可定制，按功能及顯示材質可分為：
（1）日歷款（型號：ZR-RLDMS單面）；
（2）日歷款（型號：ZR-RLDMS雙面）；
（3）時間款（型號：ZR-SJDMS）；
（4）點陣款（型號：ZR-SJDMD）；
（5）萬年歷（型號：ZR-WNLDMS）；
2.1 日歷款（ZR-RLDMS單面）
2.1.1細節說明

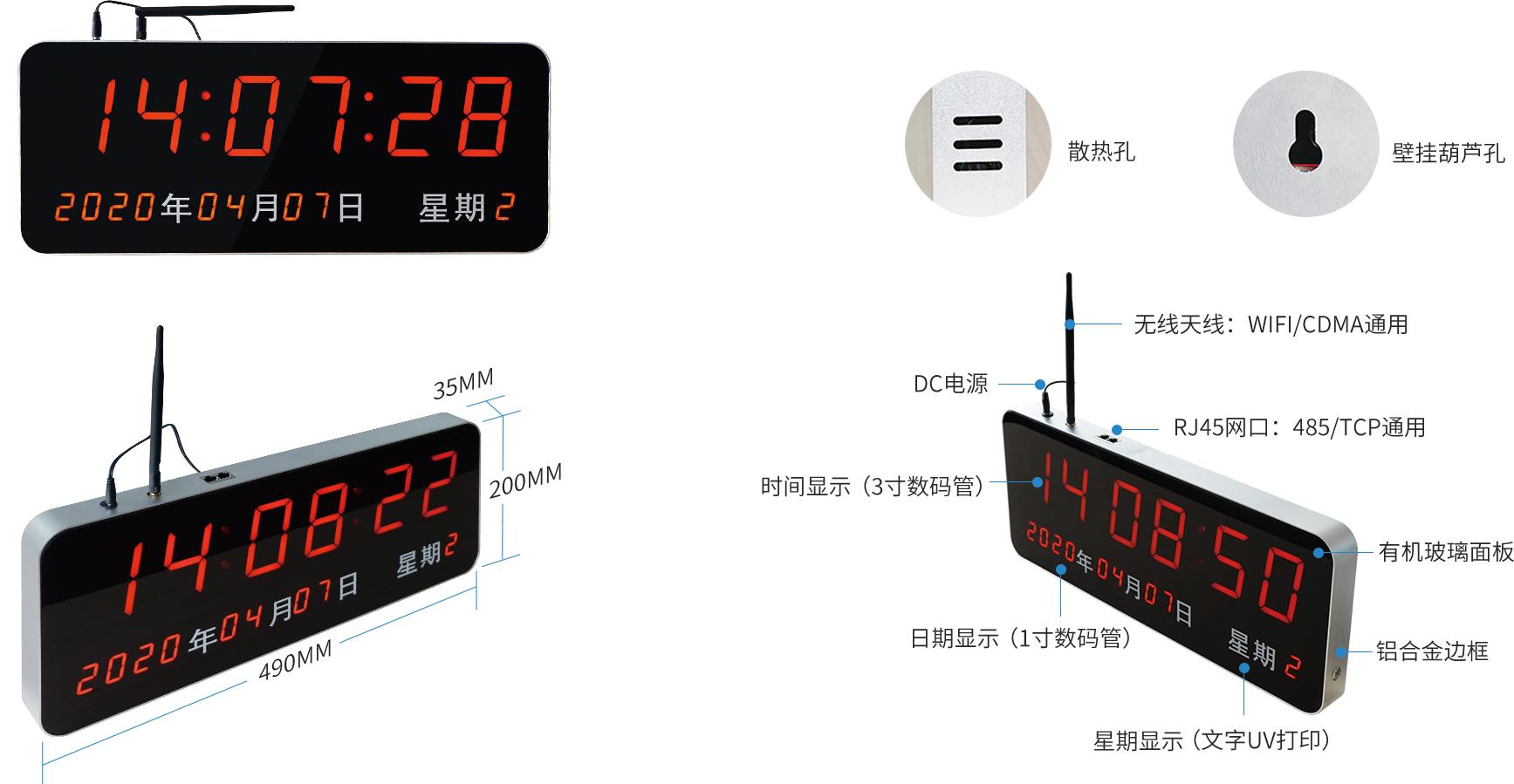

日歷款（ZR-RLDMS單面）細節說明如下圖所示：
2.1.2參數與功能說明
外框材質 | 專用鋁合金邊框（銀色） | 安裝方式 | 掛墻安裝方式 |
面板材質 | 黑色有機玻璃面板+UV打印 | 產品功耗 | 整屏＜10W |
電源供電 | AC220V/50Hz | 產品壽命 | 平均使用壽命≥10W小時 |
遙控距離 | 紅外遙控≤10M | 數據保存 | 斷電數據保存長達7天 |
顯示材質 | 紅光數碼管，1寸、3寸 | 工作環境 | 溫度 -10℃～40℃ 、相對濕度＜85% |
外框尺寸 | 490*200*35（mm） | 顯示方式 | 單面顯示 |
（1）時間自動運行，默認遙控器校正時間
（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、MODBUS-RTU）
2.2 日歷款 （ZR-RLDMS雙面）
2.2.1 細節說明

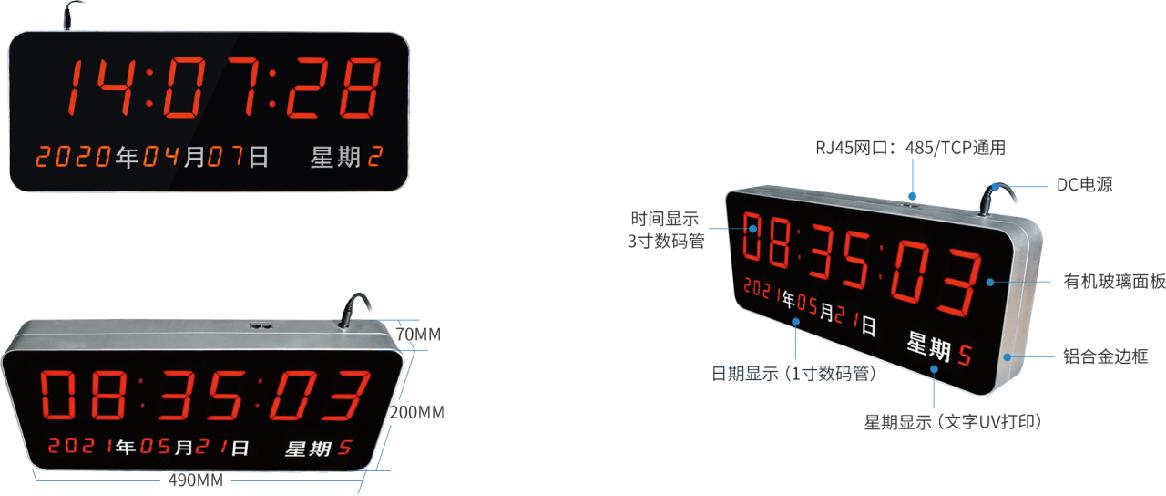

日歷款（ZR-RLDMS雙面）細節說明如下圖所示：
2.2.2 參數與功能說明
外框材質 | 專用鋁合金邊框（銀色） | 安裝方式 | 掛墻安裝方式 |
面板材質 | 黑色有機玻璃面板+UV打印 | 產品功耗 | 整屏＜13W |
電源供電 | AC220V/50Hz | 產品壽命 | 平均使用壽命≥10W小時 |
遙控距離 | 紅外遙控≤10M | 數據保存 | 斷電數據保存長達7天 |
顯示材質 | 紅光數碼管，1寸、3寸 | 工作環境 | 溫度 -10℃～40℃ 、相對濕度＜85% |
外框尺寸 | 490*200*70（mm） | 顯示方式 | 雙面顯示 |
（1）時間自動運行，默認遙控器校正時間
（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、MODBUS-RTU）
2.3 時間款（ZR-SJDMS）
2.3.1 細節說明

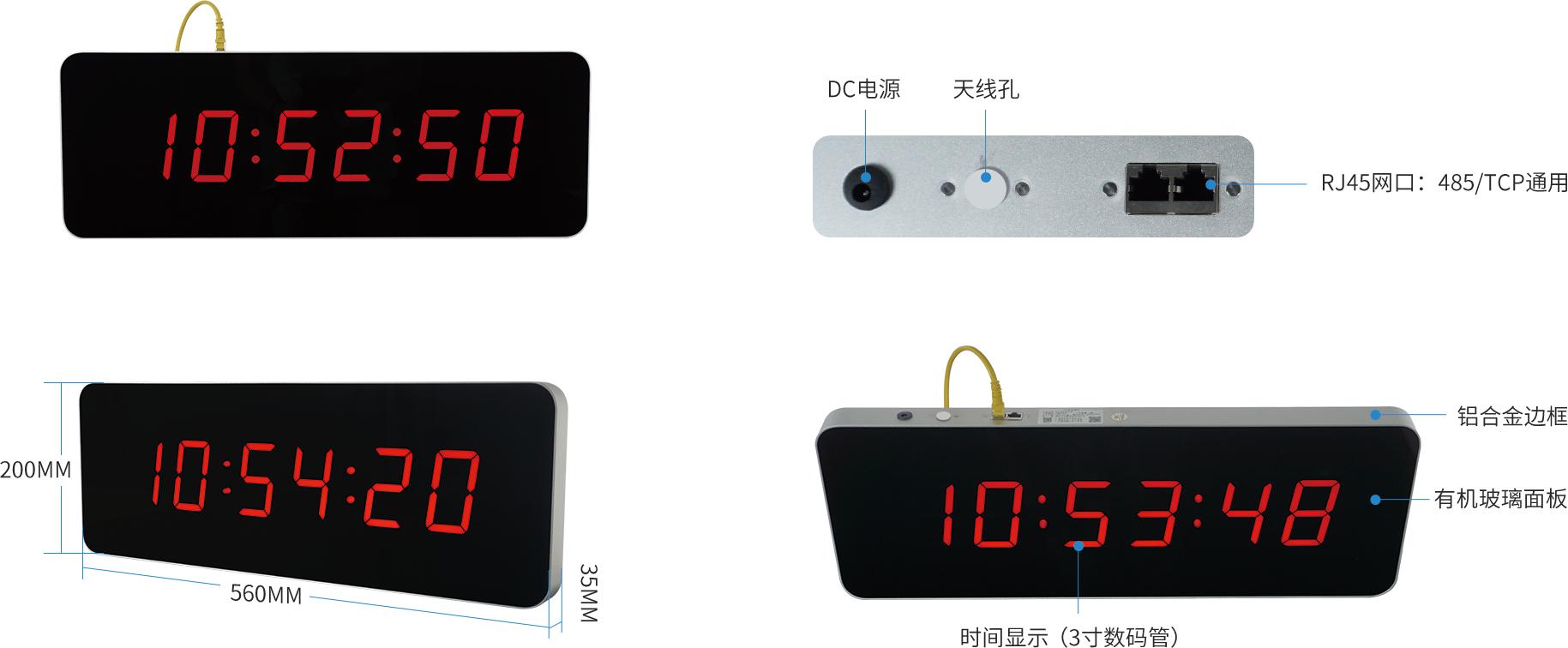

時間款 （ZR-SJDMS）細節說明如下圖所示：
2.3.2 參數與功能說明
外框材質 | 專用鋁合金邊框（銀色） | 安裝方式 | 掛墻安裝方式 |
面板材質 | 黑色有機玻璃面板 | 產品功耗 | 整屏＜10W |
電源供電 | AC220V/50Hz | 產品壽命 | 平均使用壽命≥10W小時 |
遙控距離 | 紅外遙控≤10M | 數據保存 | 斷電數據保存長達7天 |
顯示材質 | 3寸紅光數碼管（86mm高*65mm寬） | 工作環境 | 溫度 -10℃～40℃ 、相對濕度＜85% |
外框尺寸 | 560*200*35（mm） | 出線方式 | 電源出線方式在屏體左上角（DC電源） |
（1）時間自動運行，默認遙控器校正時間
（2）通訊接口為RS485，多種通訊協議可選擇（自由協議、 MODBUS-RTU）
2.4 點陣款（ZR-SJDMD）
2.4.1細節說明
點陣款 （ZR-SJDMD）細節說明如下圖所示：
2.4.2 參數與功能說明
外框材質 | 專用鋁合金邊框（銀色） | 安裝方式 | 掛墻安裝方式 |
面板材質 | 黑色有機玻璃面板 | 產品功耗 | 整屏＜12W |
電源供電 | AC220V/50Hz | 產品壽命 | 平均使用壽命≥10W小時 |
遙控距離 | 紅外遙控≤10M | 數據保存 | 斷電數據保存長達7天 |
顯示材質 | 5.0單紅單元板（122mm高*488mm寬） | 工作環境 | 溫度 -10℃～40℃ 、相對濕度＜85% |
外框尺寸 | 560*200*35（mm） | 通訊方式 | 采用RJ45接口，NTP校時的方式 |
（1）時間自動運行，默認遙控器校正時
（2）間通訊接口為RS485，NTP校時，POE供電
2.5 萬年歷（型號：ZR-WNLDMS）
2.5.1 細節說明

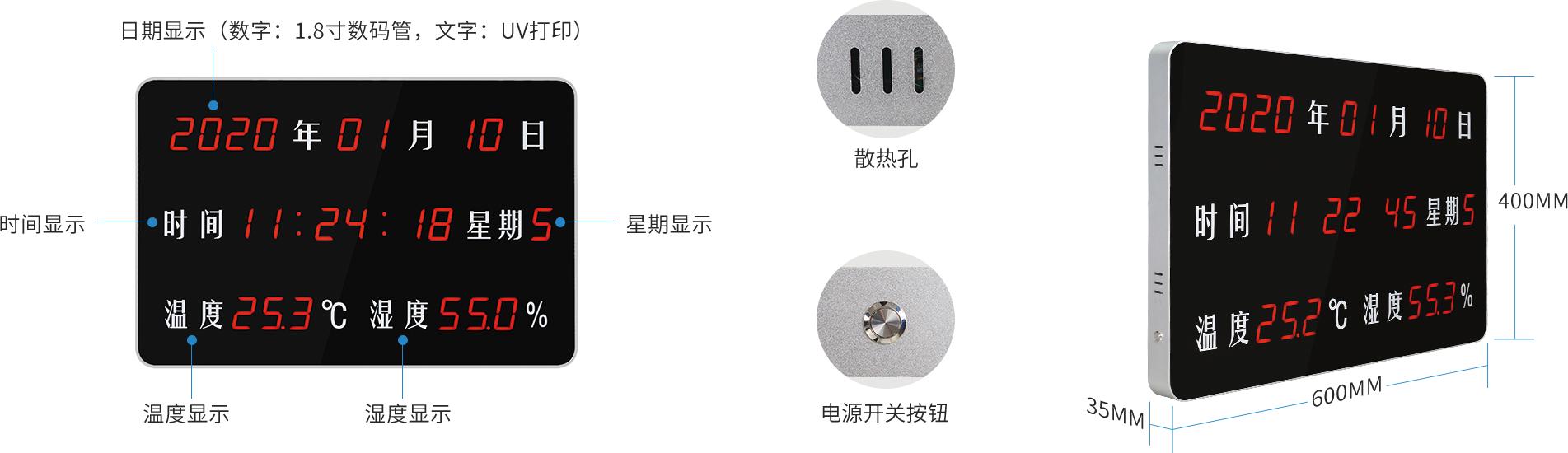

萬年歷款 （ZR-WNLDMS）細節說明如下圖所示：
2.5.2 參數與功能說明
外框材質 | 專用鋁合金邊框（銀色） | 安裝方式 | 掛墻安裝方式 |
面板材質 | 黑色有機玻璃面板+UV打印 | 產品功耗 | 整屏＜30W |
電源供電 | AC220V/50Hz | 產品壽命 | 平均使用壽命≥10W小時 |
遙控距離 | 紅外遙控≤10M | 數據保存 | 斷電數據保存長達7天 |
顯示材質 | 1.8寸紅光數碼管 | 工作環境 | 溫度 -10℃～40℃ 、相對濕度＜85% |
外框尺寸 | 600*400*35（mm） | 顯示方式 | 單面顯示 |
（1）時間自動運行，默認遙控器校正時間
（2）溫濕度通過屏體傳感器自動采集
（3）可設置溫濕度補償數據，±9.9
（4）通訊接口為RS485，多種通訊協議可選擇（自由協議、 MODBUS-RTU）
子鐘類型選擇：
選擇子鐘并沒有絕對的原則性，只有慣用的適應性。一般考慮以下幾點：
首先是接口類型，485系統的子鐘要用485信號的接口；NTP網絡對時系統的子鐘要用NTP網絡對時接口。
指針式子鐘還是數字式子鐘的選擇：這個全看決策者的個人喜好及審美觀。
數字式子鐘要著重注意顯示字符尺寸的適應性，一般在普通辦公室等室內區域，選擇3寸顯示字符比較合適；在較大空間區域則應該顯示4寸、5寸、8寸甚至更大字符的數字鐘。
雙面和單面顯示子鐘的選擇：這個比較簡單：單面的都是壁掛在墻上，朝單方向顯示的子鐘；雙面的都是采用吸頂或懸掛方式，安裝在諸如走廊等需要相向而行的人們都能看到的地方。但是有一點切記：由于一般凈空高度的限制，掛在普通走廊中間的雙面鐘，必須是數字式，不適合選用指針式子鐘。
單聯數字鐘和多聯數字鐘的選擇：單聯數字鐘通常只顯示“時、分、秒、年、月、日、星期”信息，適應性較廣，所有場合都可選用；多聯數字鐘顯示信息較多一些，這類子鐘要么在特殊場合選用（如手術子鐘、開播鐘），要么在門廳、會議室等地綜合性人流比較集中的場合選用（如雙面日歷子鐘等）。

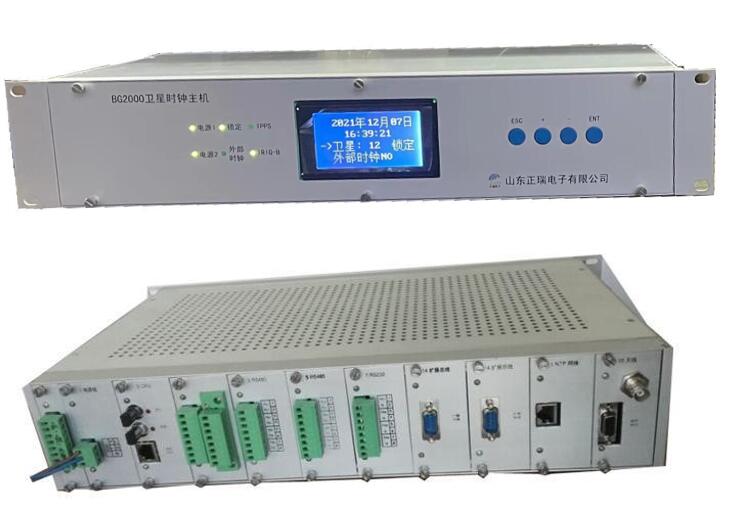

3. BG2000衛星主時鐘介紹
3.1功能說明
（1）高性價比，應用廣泛
（2）具有IRIG-B碼，串口報文，NTP等多種時間輸出
（3）授時精度高，時間同步準確度：≤1US
（4）數據可靠，抗干擾性強
（5）自動保存配置
（6）干接點報警功能（失電報警，失步報警）
（7）LED數顯，狀態可視，操作更簡單
（8）可設置一個網段或不同網段，支持多種協議
（9）整體功耗小，使用壽命不小于10年
3.2參數說明
電源輸入： | AC220 V | 產品尺寸： | 482.6*88.6*260mm |
工作環境： | 溫度 -20℃～+40℃；相對濕度 95%無冷凝 |
支持雙冗余： | 系統包括2臺時鐘主機，實現雙主機熱備用。一臺時鐘主機故障時，不影響系統運行。采用模塊化插卡方式，能夠方便的通過功能卡的配置實現所需的對時功能 |
本地守時： | 內具有高精度本地時鐘守時系統。本地守時系統精度為10-8。在GPS、北斗衛星系統正常的情況下，本地時鐘系統被衛星所同步。當衛星系統連接故障時，時鐘主機自動切換到本地時鐘，仍舊能夠提供高精度時鐘輸出。 |
輸出接口： | 采用模塊化插卡方式，能夠方便的通過功能卡的配置實現所需的對時功能 |
串口RS485卡件： | 支持自定義協議或modbusRTU協議，每個卡件可輸出4路信號。 |
NTP卡件： | 支持NTP v1.v2.v3、SNTP(RFC2030)，每臺主機最多可配置6個不同網段NTPServer |
信號接收參數： | 64通道授時型GPS北斗混合接收機，BDS B1（1559~1577MHz），GPS L1（1575.42MHz） |
靈敏度： | DBS 跟蹤-160dBm 捕捉-145dBm 熱啟/重捕-150dBm GPS 跟蹤-160dBm 捕捉-147dBm 熱啟/重捕-150dBm |
前面板： | 配置128*64位LCD顯示屏，顯示衛星信號狀態、時間、日期、接收衛星數量等 |
接口： | GPS天線入：BNC，1路，L1，1575.42MHz（標配30米BNC接口蘑菇頭天線，可選30、40、50米。）網口：RJ-45，5路，10/100Base-T接口（自適應以太網接口）可定制：串口、多網口、PPS輸出，B碼輸出。 |
