電纜管廊綜合在線監測裝置是根據中國行業標準―ZBF 24003-90《便攜式電纜檢測儀通用技術條件》的要求，最新研究、設計、制造的，是新時代的科技產品，是適用于電力部門、廠礦企業動力部門、科研單位、鐵路、化工、發電廠等對氧化鋅避雷器、磁吹避雷器、電力電纜、發電機、變壓器、開關等設備進行直流高壓試驗，是新世紀最理想的換代產品。

  5kV 以上的電纜主要采用帶有金屬護層的單芯電纜。因單芯電纜金屬護層與芯線中交流電流產生的磁力線相鉸鏈，使其兩端出現較高的感應電壓，故需采取合適的接地措施，使感應電壓處在安全電壓范圍內（通常不超過 50V，有安全措施時不超過100V）。通常短線路單芯電纜的金屬護層采用一端直接接地和另一端經間隙或保護電阻接地的方式；長線路單芯電纜金屬護層則采用三相分段交叉互聯兩端接地的方式。不論采用哪種接地方式，良好的護層絕緣都是必要的，當電纜護層絕緣發生損傷時，將使金屬護套多點接地，從而產生護層循環電流，增加護套的損耗，影響電纜的載流能力，嚴重時甚至使電纜嚴重發熱而燒毀。同時，保證高壓電纜線路金屬層護套直接接地點的接地良好也十分重要，如果接地點由于各種原因不能有效接地，那么電纜金屬護套的電位就會急劇升到幾千伏甚至上萬伏，很容易把電纜外護套擊穿并在擊穿點持續放電，造成電纜外護套溫度升高甚至著火燃燒。

  電纜管廊綜合在線監測裝置采用了環流法原理，即：?jiǎn)涡倦娎|金屬護套在正常情況下（即一點接地），金屬護套上環流極小，主要是容性電流，而一旦金屬護套出現多點接地與大地形成回路后，環流顯著增加，嚴重時可達主電流的 90%以上。實時監測金屬護套環流及其變化量，即可實現單芯電纜金屬護套多點接地故障的在線監測，從而及時準確的發現接地故障，從根本上避免電纜事故的發生，保證電纜安全、可靠的運行。

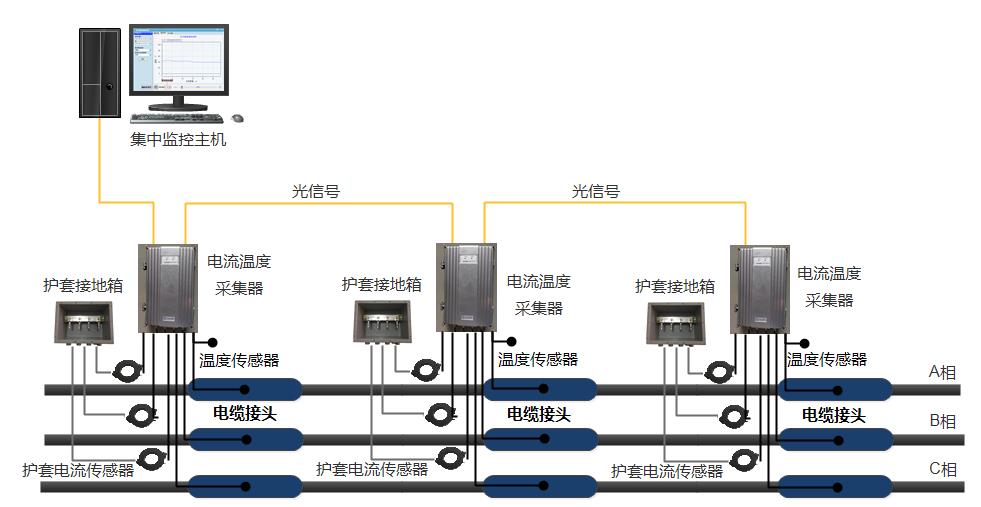

系統構成：

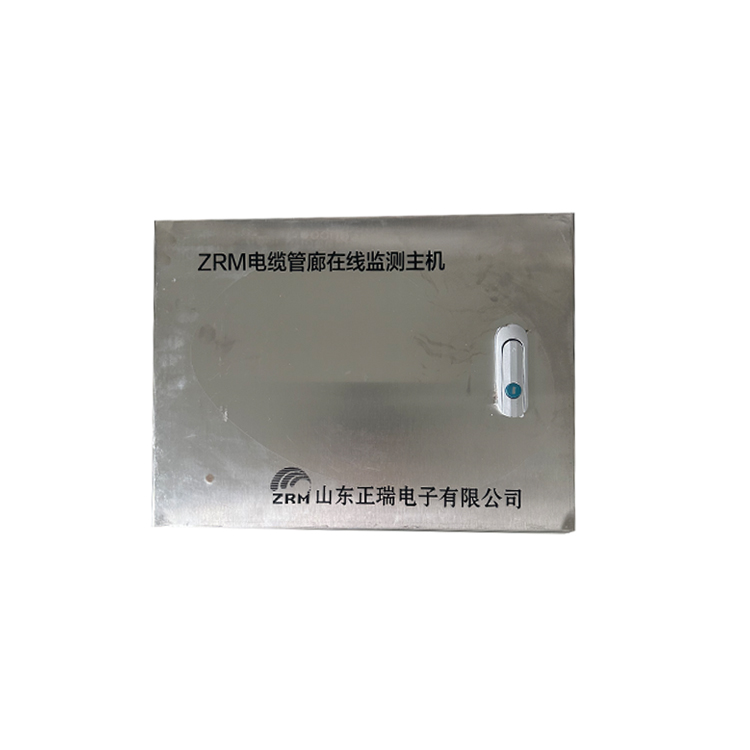

  高壓電纜護層監測裝置由監測主機和電流互感器、溫度傳感器等組成實現。開口式電流互感器安裝于電纜護層接地線及主纜上，經轉換為二次信號后引入監測裝置。溫度傳感器用于對電纜溫度進行監測。

通過在在電纜護層接地線上安裝一套接地電流溫度采集裝置，連續監測電纜金屬護層金屬接地電流，來分析比較電纜護層是否存在多點接地情況，可有效監測接地電流泄漏狀況，同時監測電纜接頭溫度變化，通過安裝于監控中心的接地電流采集主站，做到對電纜接地電流和溫度的實時監控，當溫度或接地電流任 一項指標超過設定范圍時發出報警，并指示位置，將數據與電纜負荷、環境溫度進行對比和綜合分析，可實時掌握電纜絕緣情況。

電纜管廊綜合在線監測裝置技術參數：
