在現代電力系統中，架空線電纜作為電能傳輸?shù)闹匾d體，其安全穩定運行對于保障社會生產生活的正常運轉至關重要。然而，電纜在運行過程中，由于各種因素的影響，可能會出現接地環流問題。接地環流不僅會導致能量損耗增加、電纜溫度升高，加速絕緣老化，嚴重時甚至可能引發電纜故障，造成大面積停電事故，給社會經濟帶來巨大損失。因此，對架空線電纜接地環流進行有效的監測和控制，成為了電力運維工作中的一項關鍵任務。

      接地環流監測的常用方法：

      基于電流互感器的直接監測

6

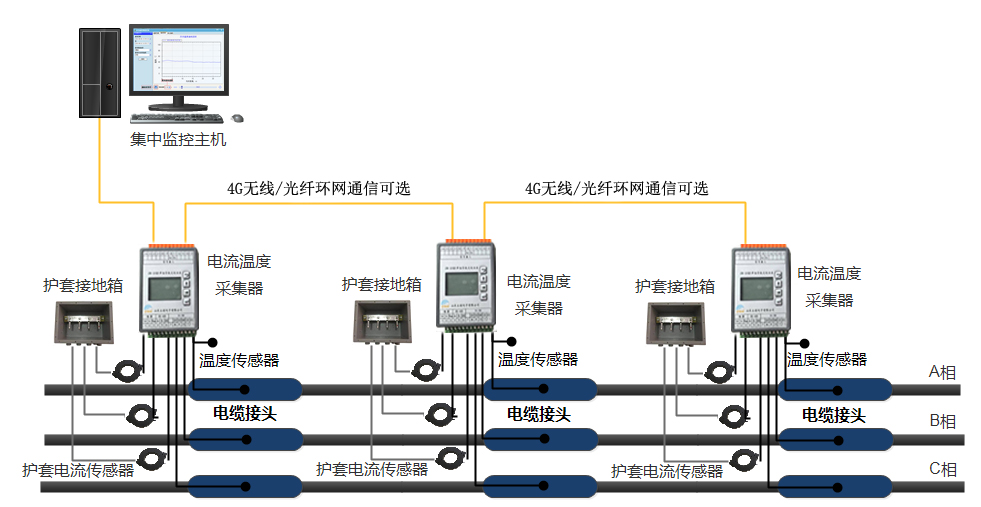

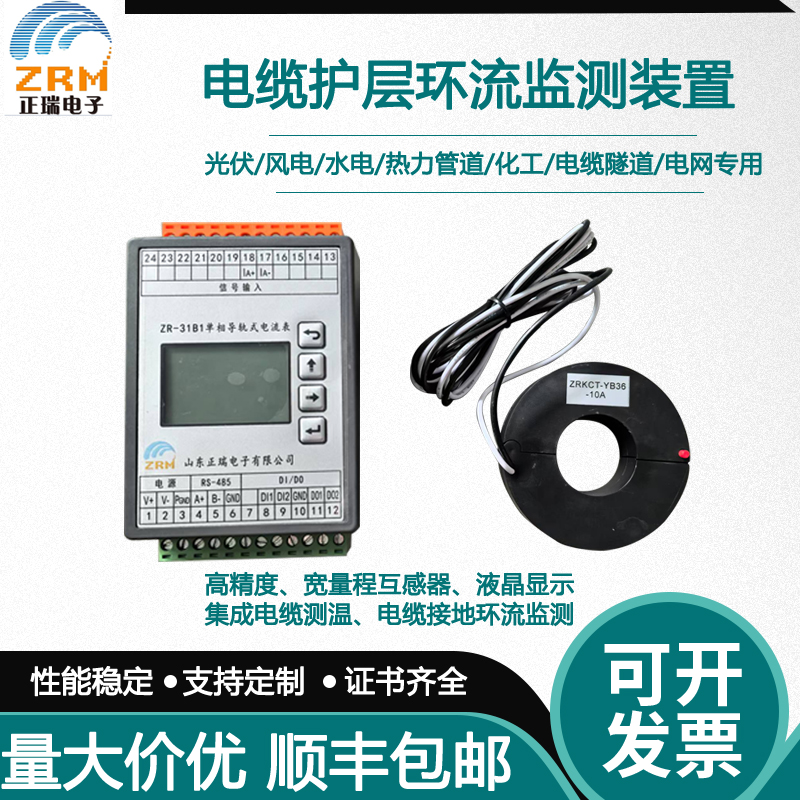

     電流互感器是一種常用的電氣測量設備，在接地環流監測中，可將其安裝在電纜金屬護層的接地線上。通過電磁感應原理，電流互感器能夠?qū)⒔拥鼐€上的大電流按一定比例轉換為小電流，便于后續的測量和處理。連接在電流互感器二次側的測量?jī)x表或數據采集裝置，可以實時獲取接地環流的大小和相位等信息。這種方法具有測量精度高、可靠性強的優點，能夠直接反映接地環流的實際情況，是目前應用較為廣泛的一種監測手段。

功能特點：

1、護層電流監測功能:對電力電纜的接地電流進行實時監測，可及早發現電纜接地電流異常，對電纜故障做出處理措施.

2、溫度在線監測功能：實時監測電纜接頭溫度及環境溫度，可及早發現電纜過熱情況，對比環境溫度和電纜負荷，相應做出處理措施。

3、前端設備除電流互感器外，整體安裝在管廊內部的采集裝置內，具備較高的防護等級，適應管廊內潮濕的環境:

4、供電方式：可采用太陽能供電、專用CT供電和AC220V供電

5、通訊方式：4G、無線通信，光纜、RS485等，根據現場情況合理配置。

6、開放性：可向第三方集中監控平臺提供護層電流數據，提供軟件或硬件底層接口，與綜合管理平臺無縫融合。

技術指標：

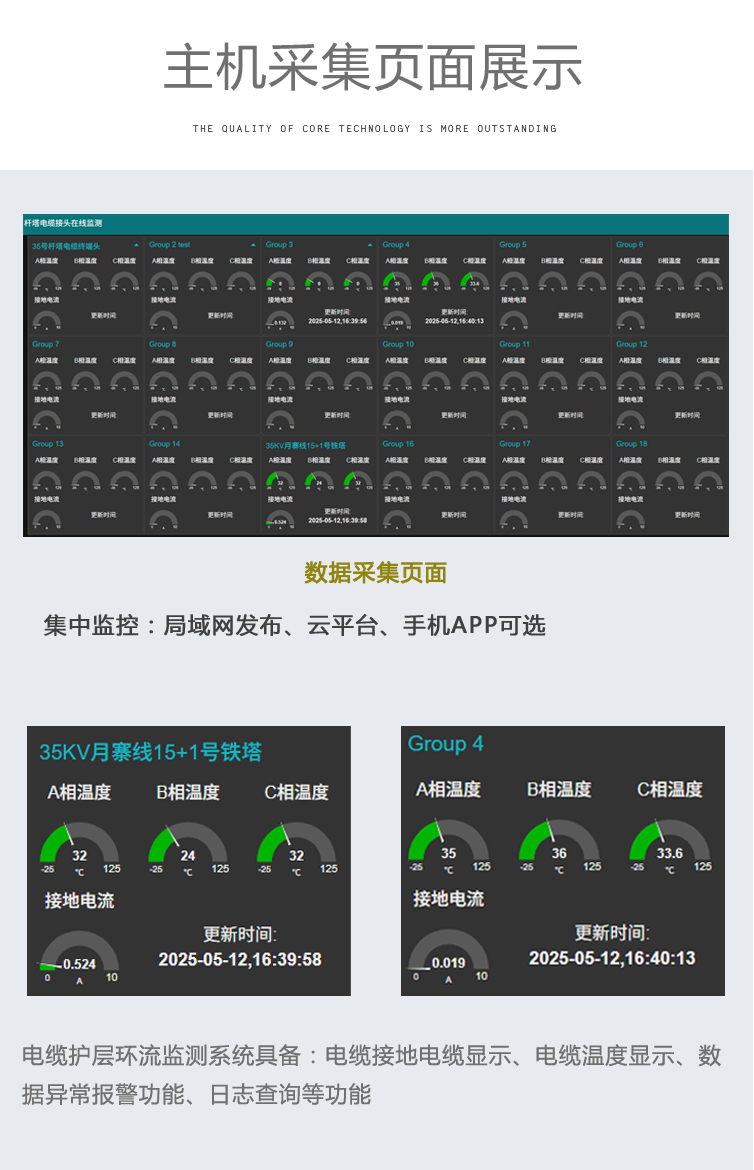

主機采集頁面：

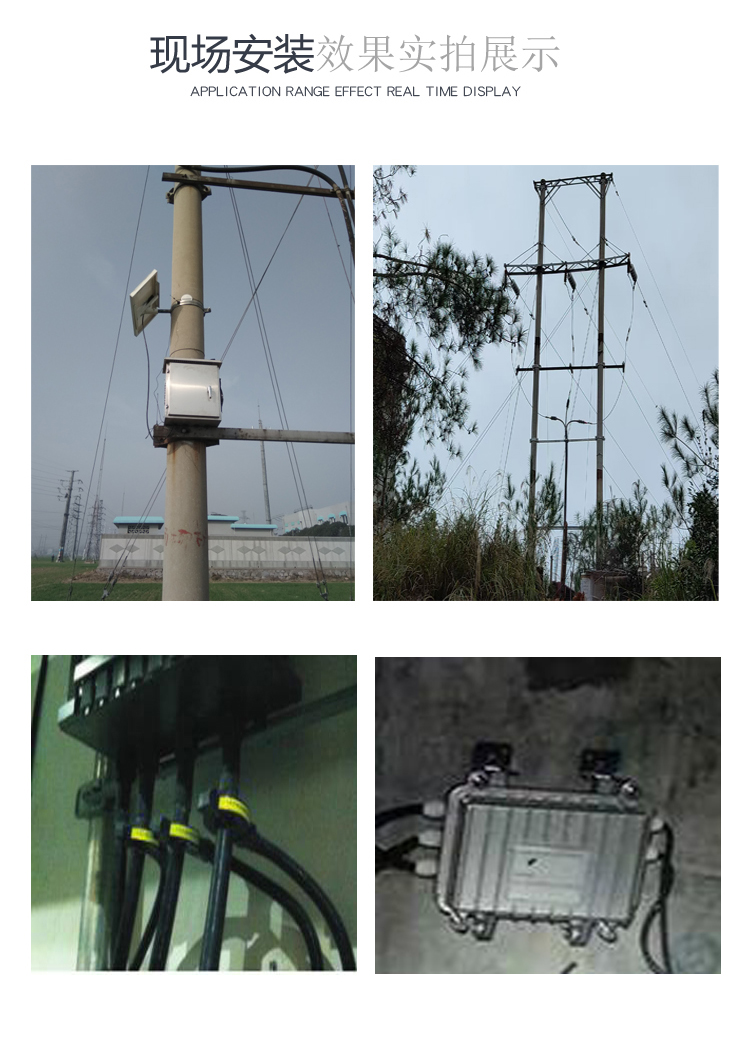

現場安裝：
